Съвременната философия за тръбната инсталация в една сграда

Съвременната философия за тръбната инсталация в една сграда, илюстрирана и на снимката, е:

1. Сградните водопроводни отклонения и положените в земята тръбопроводи да са от полиетилен (PEHD) с компресионни или пресови фитинги или на заварка, защото при студена вода, когато са в земята, са достатъчно трайни и устойчиви на корозия и налягане.
2.Тръбопроводите в сутерена и вертикалните щрангове - от метал – медни или неръждаеми с пресови или капилярни фитинги, защото са със:
- стабилна форма и здравина, издържат поне 100 години, с намалена нужда от укрепване;
- малки линейни температурни удължения;
- малко тегло поради малката дебелина на стените на тръбите;
- за целия период на живот на сградата няма да се наложи тяхната подмяна.
3. Тънките тръбопроводи по етажите в апартаментите – от PEX тръби с алуминиева вложка, в защитна гофрирана тръба с пресови фитинги, защото са по-евтини, лесни за полагане, достатъчно дълготрайни за периода между ремонтите на един апартамент.

Един интересен пример за осъществяване на циркулация при битово горещо водоснабдяване във високи сгради при малки размери на инсталационите шахти, за пръв път приложен при реконструкция на панелни сгради в бившата ГДР – е системата „тръба в тръба”, при която тръбата за циркулационна вода е от РЕХ, монтирана вътре в тръбата за топла вода.

Легенда към снимката:
1. Завършващ фитинг с отвор, позволяващ на водата да навлиза във вътрешната тръба
2. Етажно отклонение за топла вода
3. Довеждаща тръба в сутерена – топла вода от бойлера
4. Циркулационна вода – през циркулац. Помпа към бойлера
5. Свързващ фитинг долу.
6. Вертикален щранг топла вода
7. Вертикален щранг циркулация, монтиран вътре в тръбата за топлата вода

Предимства:
1. Пести се място;
2. Малка инсталационна шахта
3. Пести се от укрепване, топлоизолация, по евтина циркулациона тръба
4. По-малки загуби на топлина
5. Гарантира се максимална температурна разлика 5 градуса

Обосновка – предложение за използване на тръби от различен материал за тръбни инсталации
Съвременната практика в строителството дава примери за използване на тръби от:

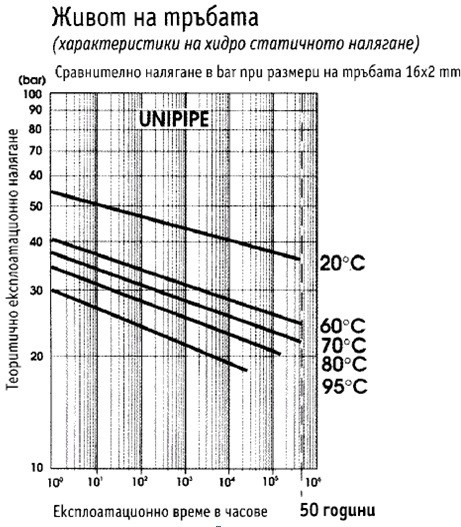

Пример за немски тръби
- При студена вода експлоатационното време за пласмасовите тръби е около 50 години. Но:
- При температура 95°C и налягане 20 атм. експлоатационното време е
4х103часа, което е 4000/(365*24)=0,46 години.
- При температура 80°C и налягане 20 атм. експлоатационното време е
100 000часа, което е 100 000/(365*24)=11,4 години.


Тази диаграма важи за качествени немски тръби от посочения производител и посочения размер. На пазара има множество пластмасови тръби, производство на Китай, Италия, Северна Африка, Чехия, които не са с немското качество и техният живот е по малък. При увеличаване на диаметъра на тръбата също спада трайността на тръбите.


От изложеното дотук могат да се направят следните изводи: Пластмасовите тръби са подходящи за студена вода. За топла вода – колкото са по-високи температурата и налягането, толкова животът им е по-кратък, като често е под 10 години. Идеалният материал за тръби би бил метална тръба, която да носи налягането и температурата, защитена отвътре и отвън с пластмаса – това съчетава носимоспособността на метала и корозионната устойчивост на пластмасата. Едно доближение до тези качества имат тръбите с алуминиева вложка, но само когато вложката е с достатъчна дебелина и пластмасата е качествена – такива са STABI – полипропиленовите тръби и PEX-EL-PE тръбите от качествен производител. Но пък цената на инсталации от тръби с вложка се доближава и понякога надхвърля цената на медните тръби.


Най-качествената, най-трайната и с най-добър външен вид е инсталацията от неръждаеми тръби с неръждаеми фитинги. Но тази е и най-скъпата. Един компромис с малко по-ниска цена е комбинацията между неръждаеми тръби и бронзови фитинги, калайдисани, като фитингите наподобяват неръждаемите, но са по-евтини. Трайността почти не се намалява, защото бронзът е достатъчно устойчив на корозия материал.

Предложение за конкретния обект:
За водпроводна инсталация за питейно-битови нужди – инсталация от медни тръби.
За водпроводна инсталация за лечебна кал – инсталация от неръждаеми тръби.
За отоплителна инсталация – за тръбите с диаметър по-голям от 25мм – хоризонталната разводка в сутерена и вертикалните щрангове – до етажните разпределители – от медни тръби; тръбите с диаметър по-малък от 25мм – етажната разпределителна мрежа – от качествени PEX-AL-PE тръби или също от медни тръби.

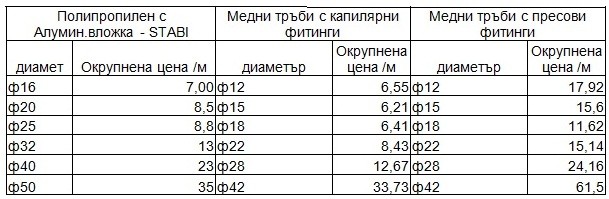

Сравнение между стойността на материалите на тръбни инсталации

Инсталация с полипропиленови тръби Stabi  е 1,3 пъти по-скъпа от медна инсталация с капилярни фитинги.

Забележка: При горепосочените сравнителни цени на инсталациите не са включени разходите за труд и за закрепване на тръбите. Например разходите  за труд и монтаж на медна инсталация с капилярни фитинги са по-високи от тези на медна инсталация с пресови фитинги( нужни с  а висококвалифицирани заварчици). Разходите за закрепване на инсталация с полипропиленови тръби са по-високи от тези за инсталацияс медни тръби.
